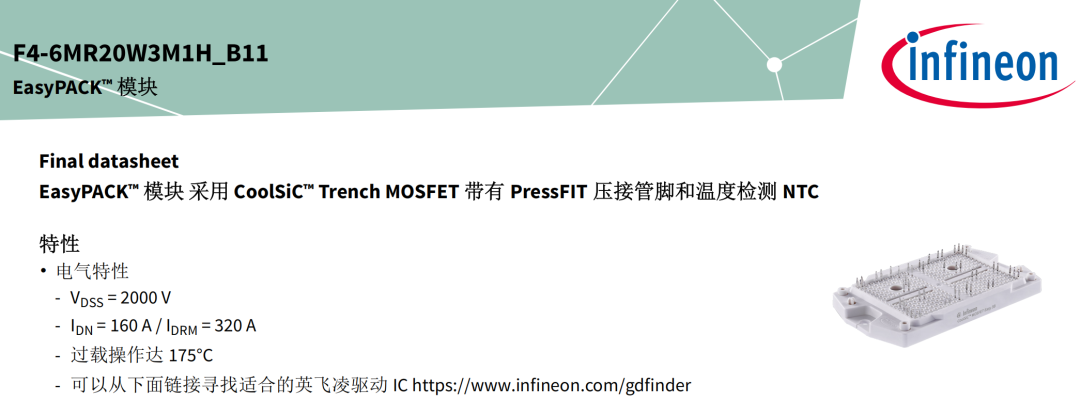

本文基于英飞凌 EasyPACK™ 模块F4-6MR20W3M1H-B11 的技术文档，深入剖析其关键参数特性、相互制约关系及工程设计考量。该模块采用 CoolSiC™ 沟槽 MOSFET 技术，搭载 PressFIT 压接管脚及 NTC 温度传感器，专为高压、高效率应用场景设计。

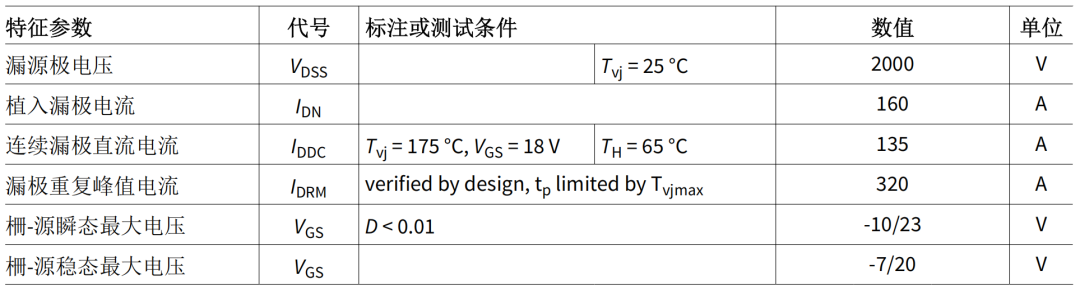

一、 核心电气参数概览在进行选型和散热设计时，首先需明确器件的关键电气参数极限与特征值。1. 电压与电流规格该模块的漏源极电压Vdss额定值为2000V。

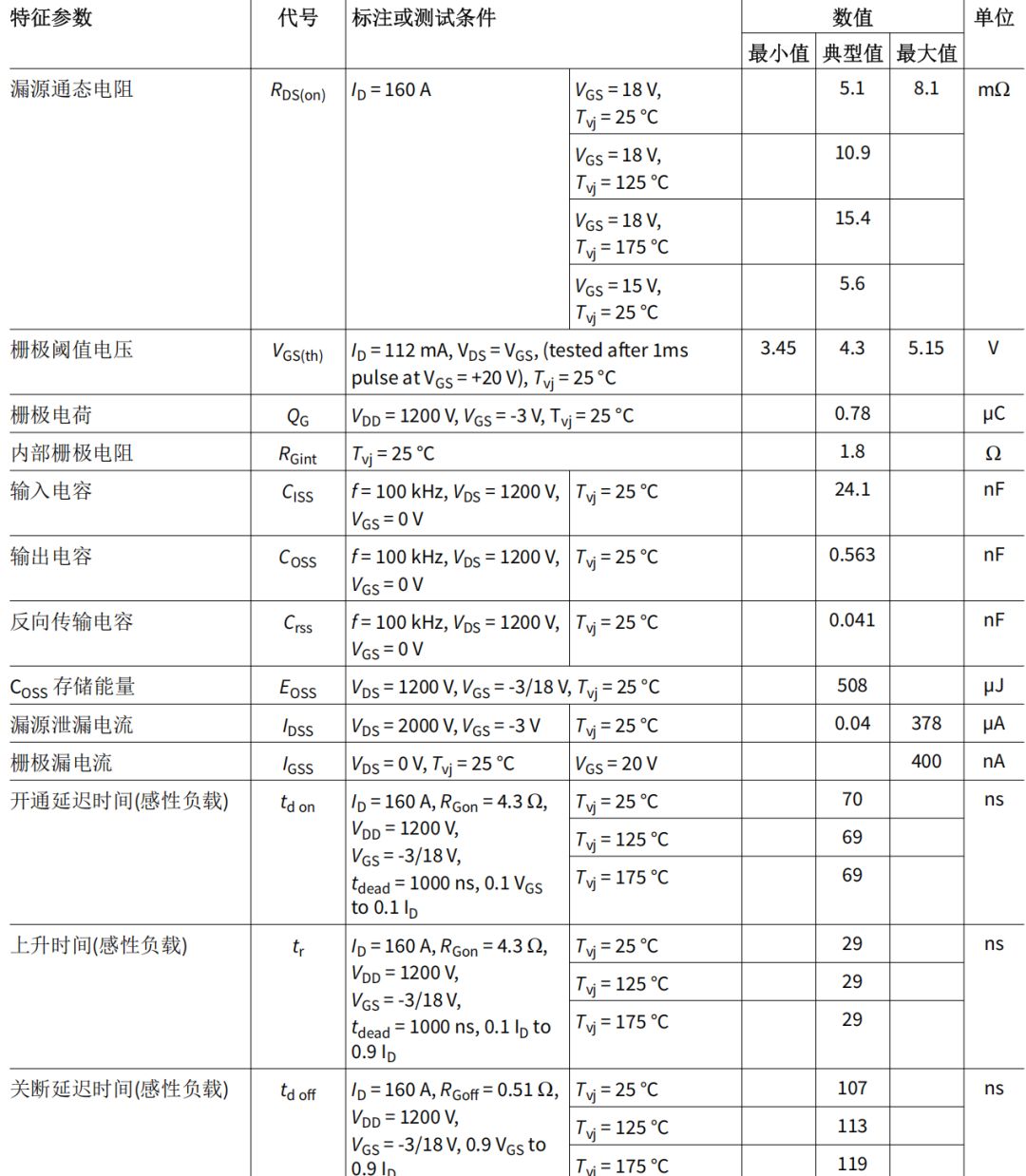

在电流能力方面，其植入漏极电流Idn为160 A，漏极重复峰值电流Idrm可达320 A 。其连续漏极直流电流Iddc在结温为 175°C的条件下为135A。2. 导通电阻特征导通电阻Rds(on)是决定导通损耗的关键参数。在栅源电压Vgs且漏极电流Id的测试条件下，结温25°C时Rds(on)典型值为 5.1mΩ，而在125°C 时上升至10.9 mΩ 。
3. 电容与电荷特性在频率f=100kHZ、漏源电压Vds=1200V的条件下，其输入电容Ciss典型值为24.1nF，输出电容Coss典型值为0.563nF，反向传输电容Crss典型值为 0.041 nF。在漏源电压Vdd=1200V时，栅极电荷Qg典型值为 0.78 μC。4. 开关时间参数在漏极电流Id=160A、漏源电压Vdd=1200V等特定测试条件下，开通延迟时间tdon典型值为70ns，上升时间tr典型值为 29 ns，关断延迟时间tdoff典型值为 107ns。

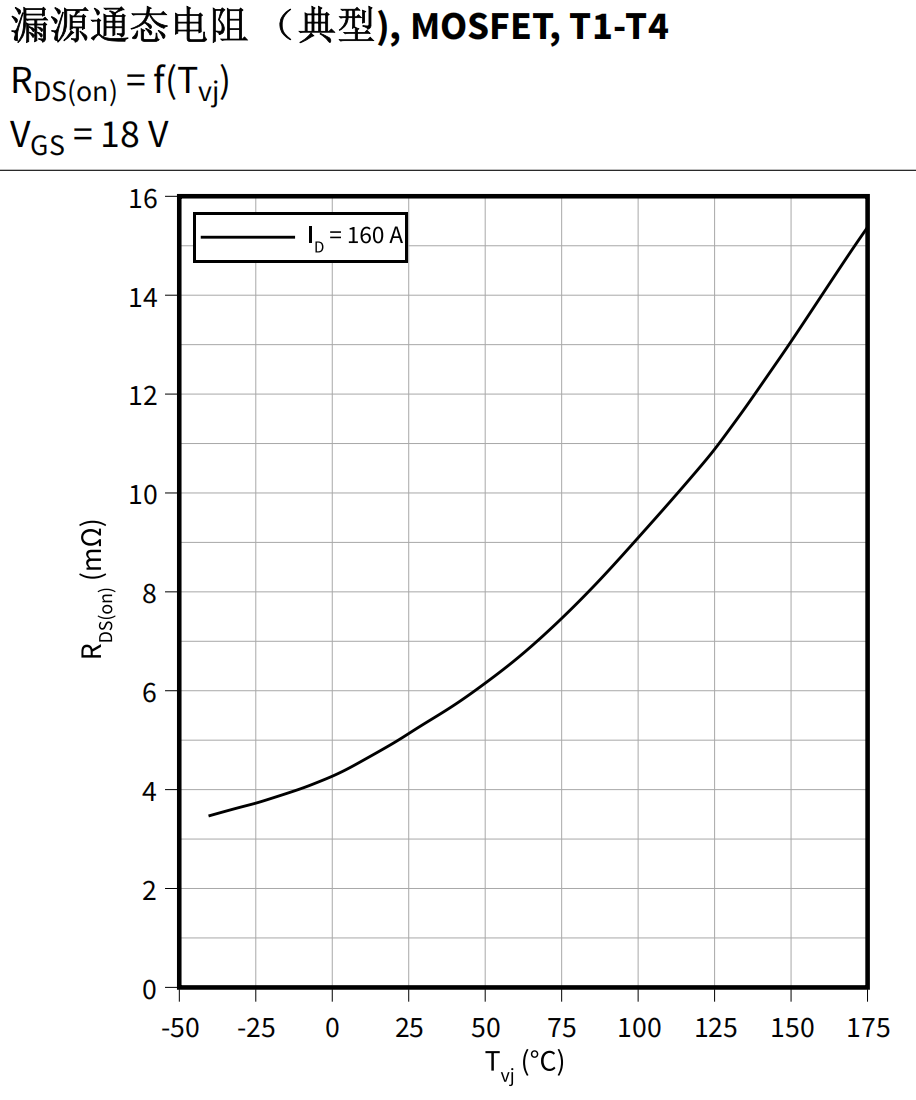

二、 静态特性分析：温度对导通性能的影响1. 导通电阻的正温度系数特性文档中的图表清晰展示了漏源通态电阻Rds(on) 随结温Tvj的变化趋势 。

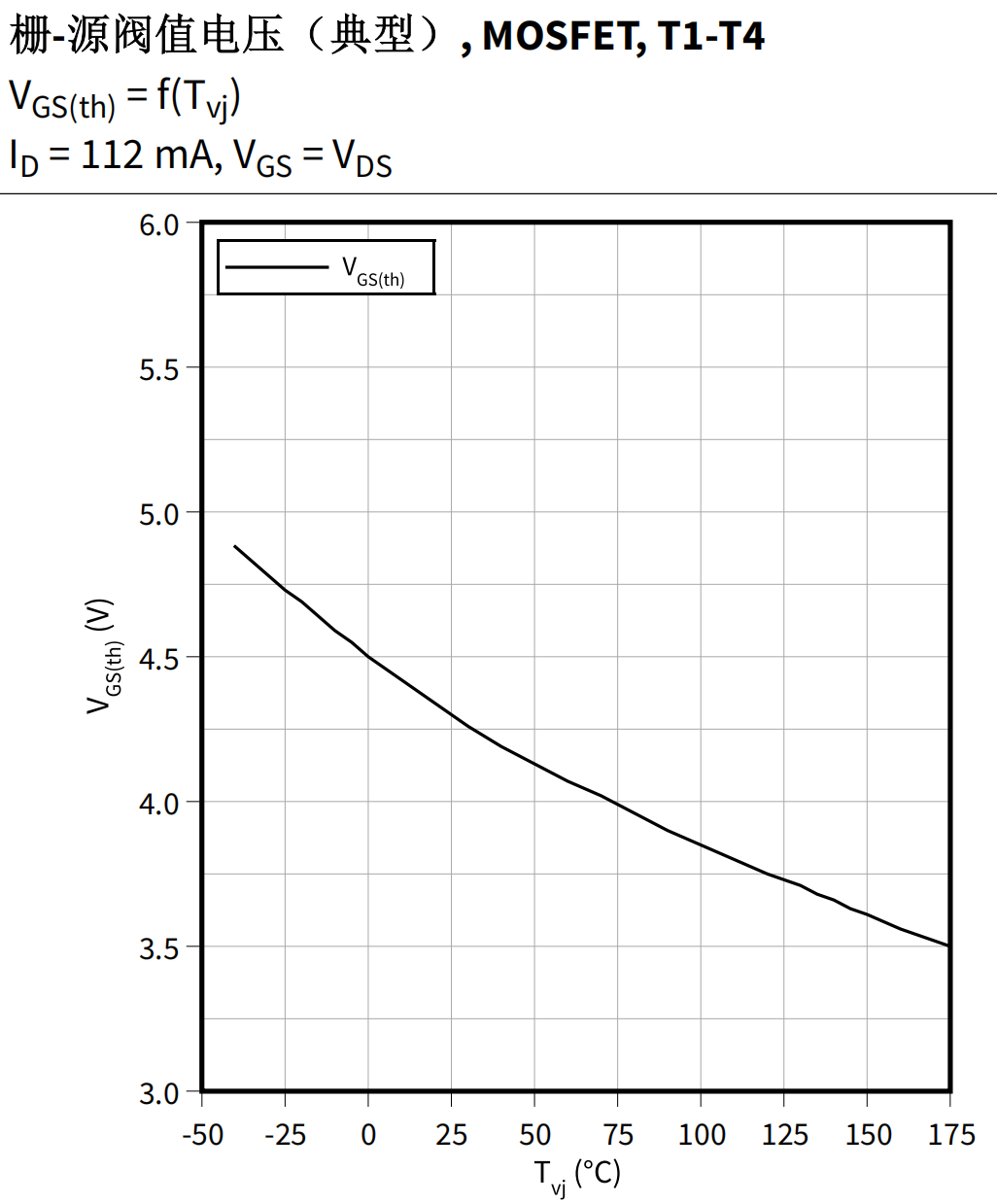

随着结温从-50°C 上升至 175°C， Rds(on)从约 3.5 mΩ 增加至约 15.5 mΩ 。这种正温度系数特性意味着在高温环境下，导通损耗会显著增加。工程师在计算结温时，必须采用高温下的电阻值进行损耗估算，否则会导致散热设计不足。2. 阈值电压的负温度系数特性与导通电阻相反，栅极阈值电压Vgs(th)随温度升高而降低。
特征值表中标明其典型值为 4.3 V。高温下阈值电压降低，虽然有利于降低开启损耗，但也增加了误导通的风险。因此，建议在实际驱动电路设计中，施加负向关断电压（如文档中推荐的 -3 V），以提高抗干扰能力。

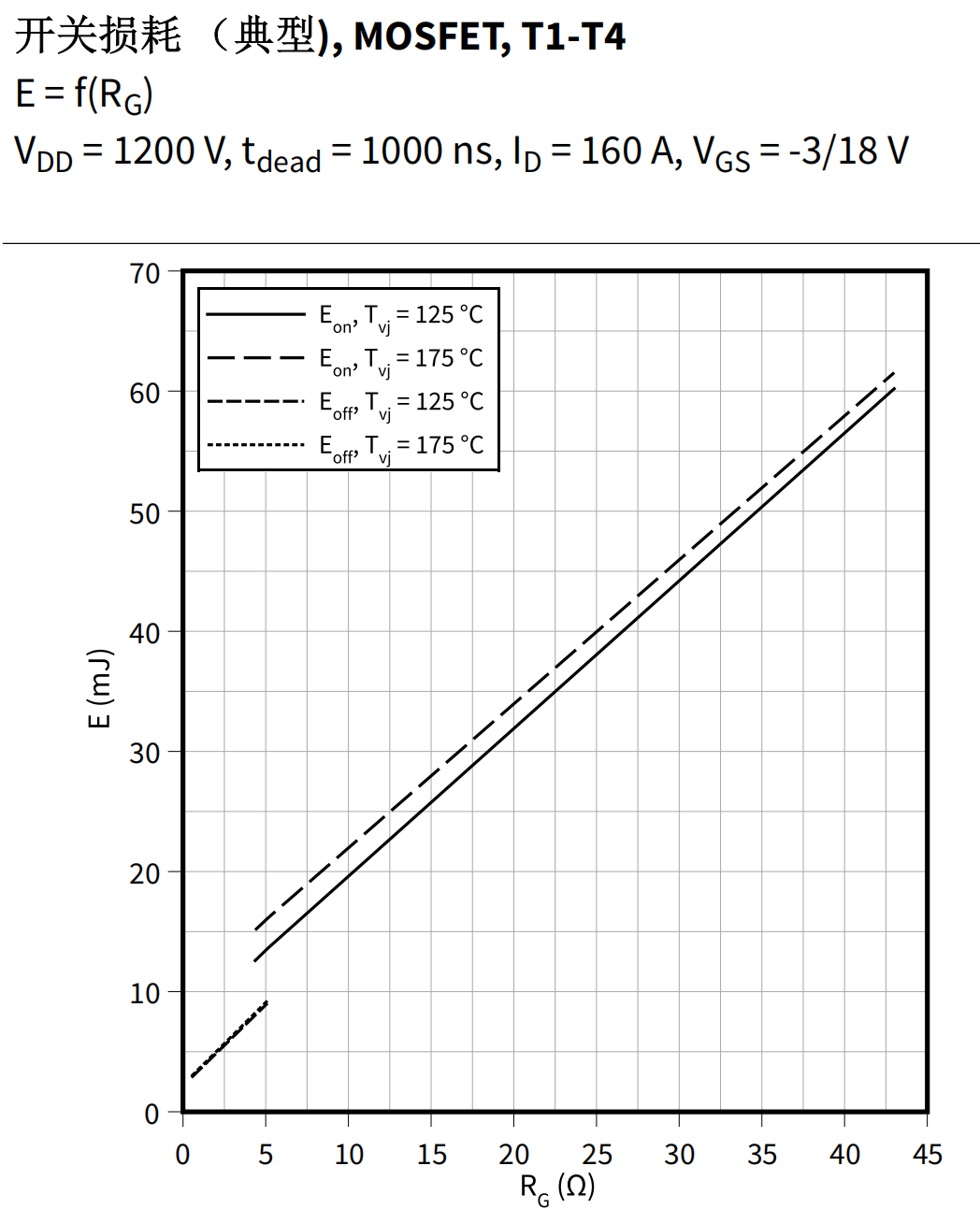

三、 动态开关特性：损耗与电磁干扰的权衡1. 栅极电阻Rg的调节作用开关损耗与Rg的关系：图表数据表明，开启损耗Eon和关断损耗Eoff均随着栅极电阻Rg的增加而呈现增长趋势 。

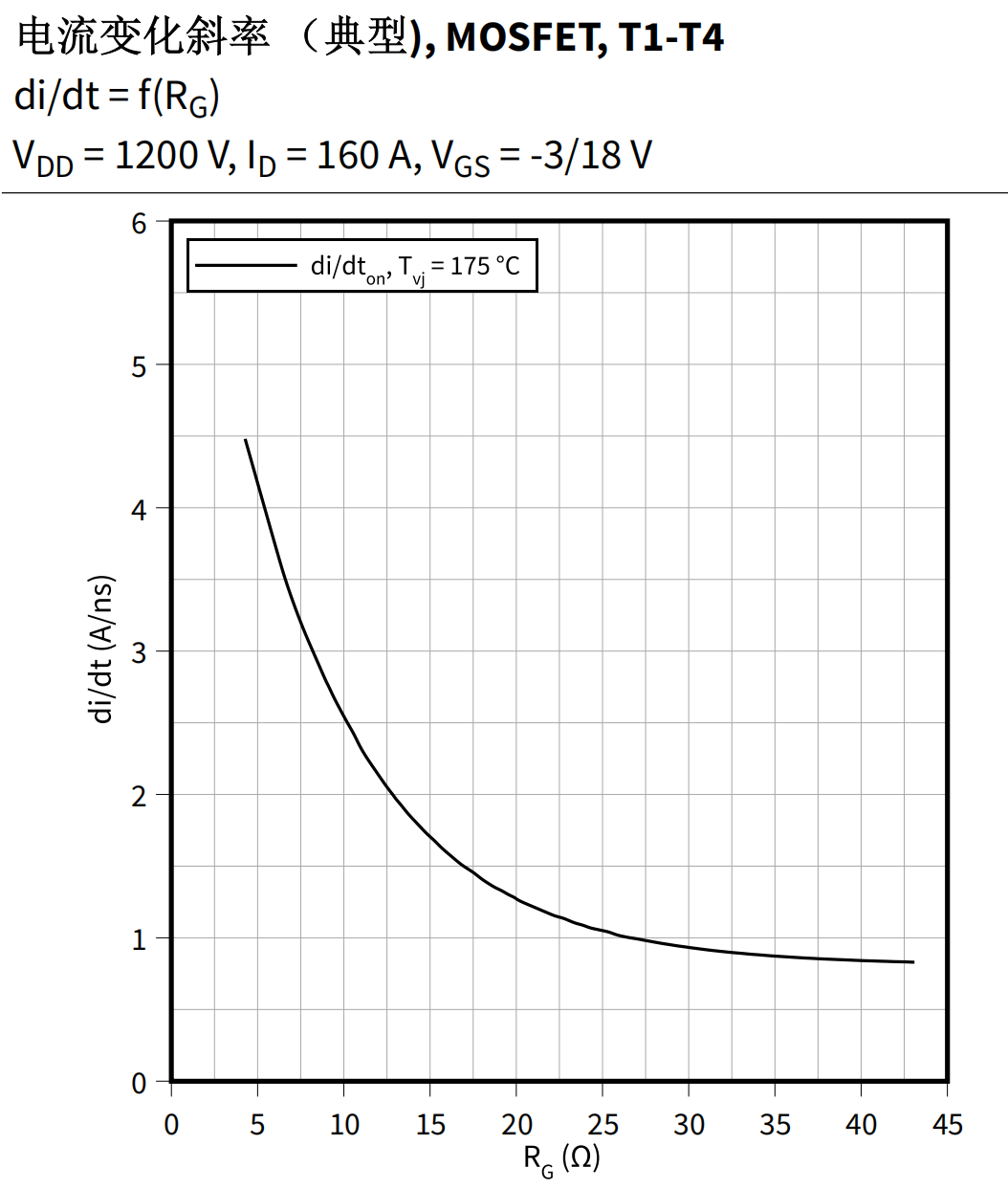

这意味着，为了追求低损耗，应尽可能选用较小的Rg。开关速度与Rg的关系：然而，减小Rg会显著提高开关速度。图表显示，随着Rg增加，开通时的电流上升率di/dt(on)会单调下降 。

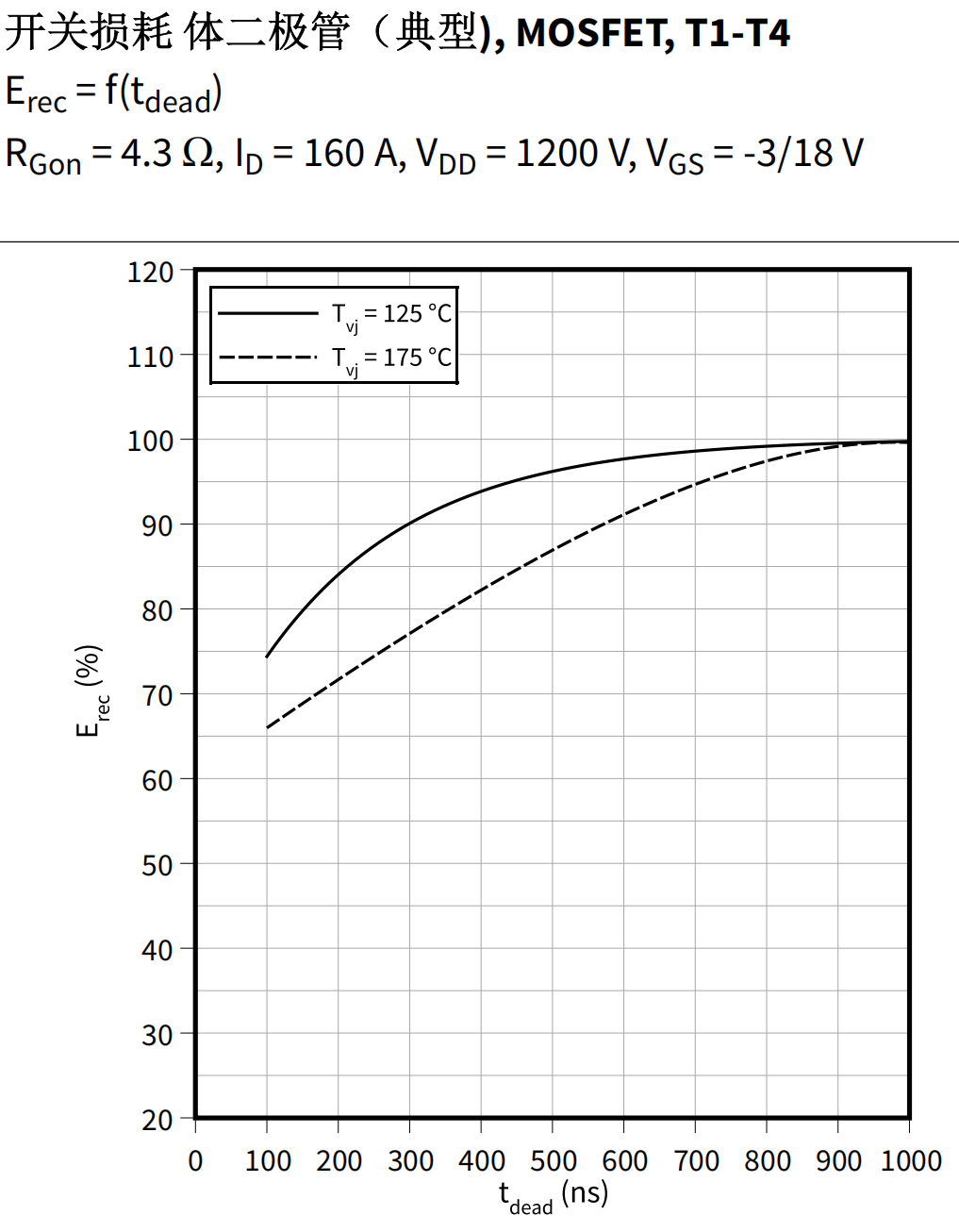

同样，关断时的电压上升率di/dt(off)也随Rg的增加而降低 。设计权衡：过高的di/dt和dv/dt会导致严重的电磁干扰（EMI）问题。工程师需根据 EMI 测试结果调整Rg：在损耗允许范围内，适当增大Rg以抑制 EMI；在热设计裕量紧张时，减小Rg以降低损耗。2. 温度对开关损耗的影响温度对动态特性同样有显著影响。图表对比了 125°C 和 175°C 结温下的开关损耗，数据显示在相同的Rg条件下，温度越高，开启损耗Eon和关断损耗Eoff均有所增加 。这进一步强调了散热设计的重要性——高温不仅增加导通损耗，也会恶化开关损耗。3. 死区时间与体二极管特性模块内部的体二极管在桥式电路死区时间内承担续流作用。图表分析了死区时间tdead与二极管恢复特性之间的关系 。

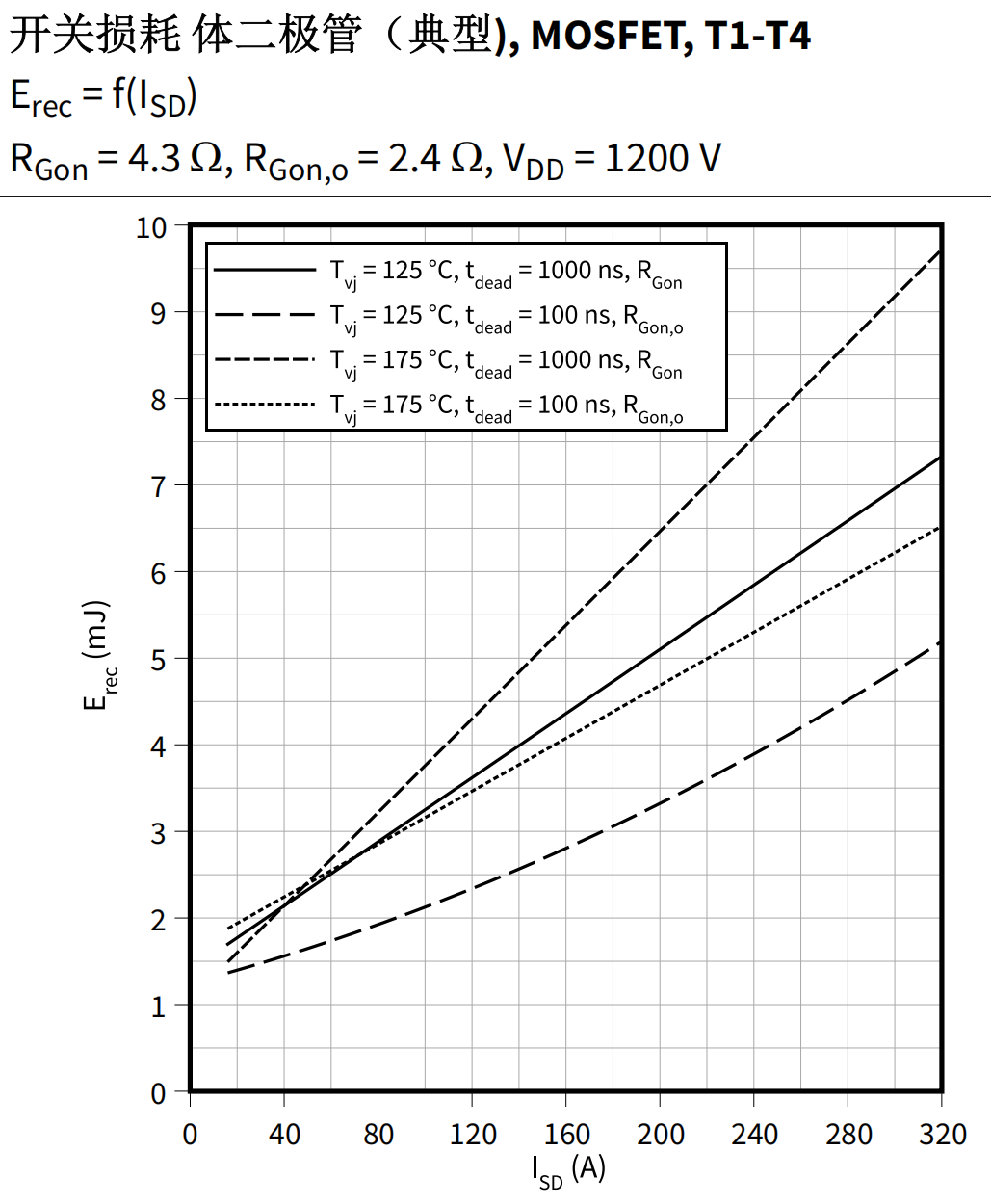

随着死区时间tdead的增加，开通损耗能量Eon会随之增加 。此外，二极管的反向恢复能量Erec随源极电流Isd的增加而增加 。

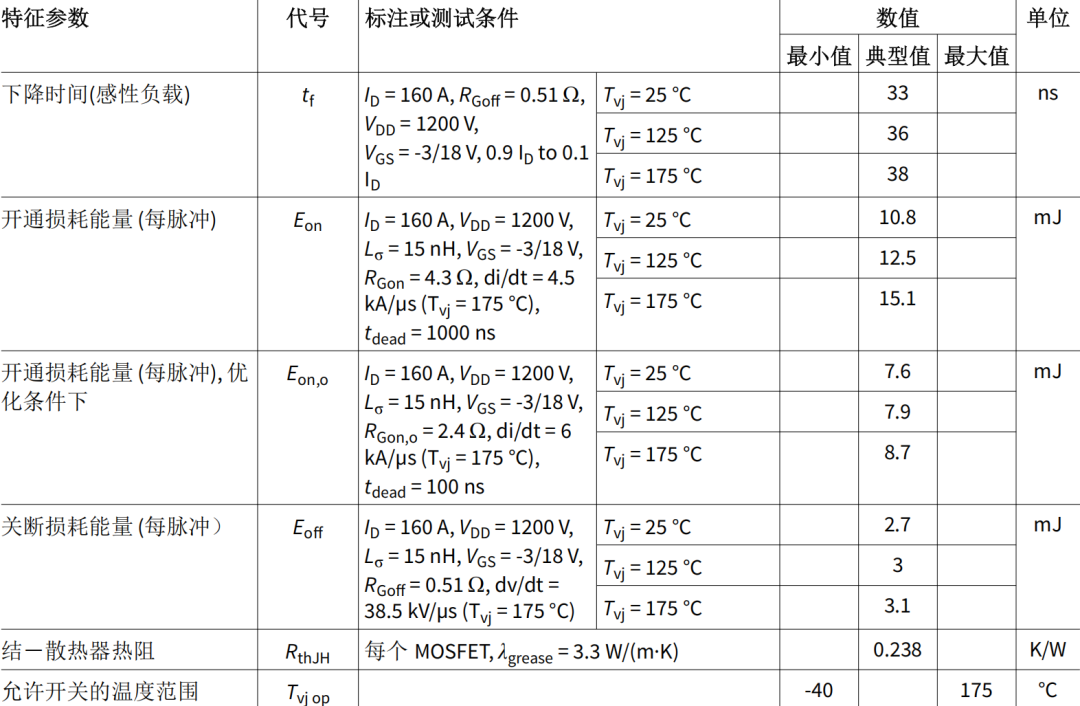

文档还给出了优化的开通损耗Eon数据，在特定死区时间（如100ns）下，损耗可显著降低 。
这提示工程师在编写控制算法时，应在避免桥臂直通的前提下，尽可能缩短死区时间以优化效率。

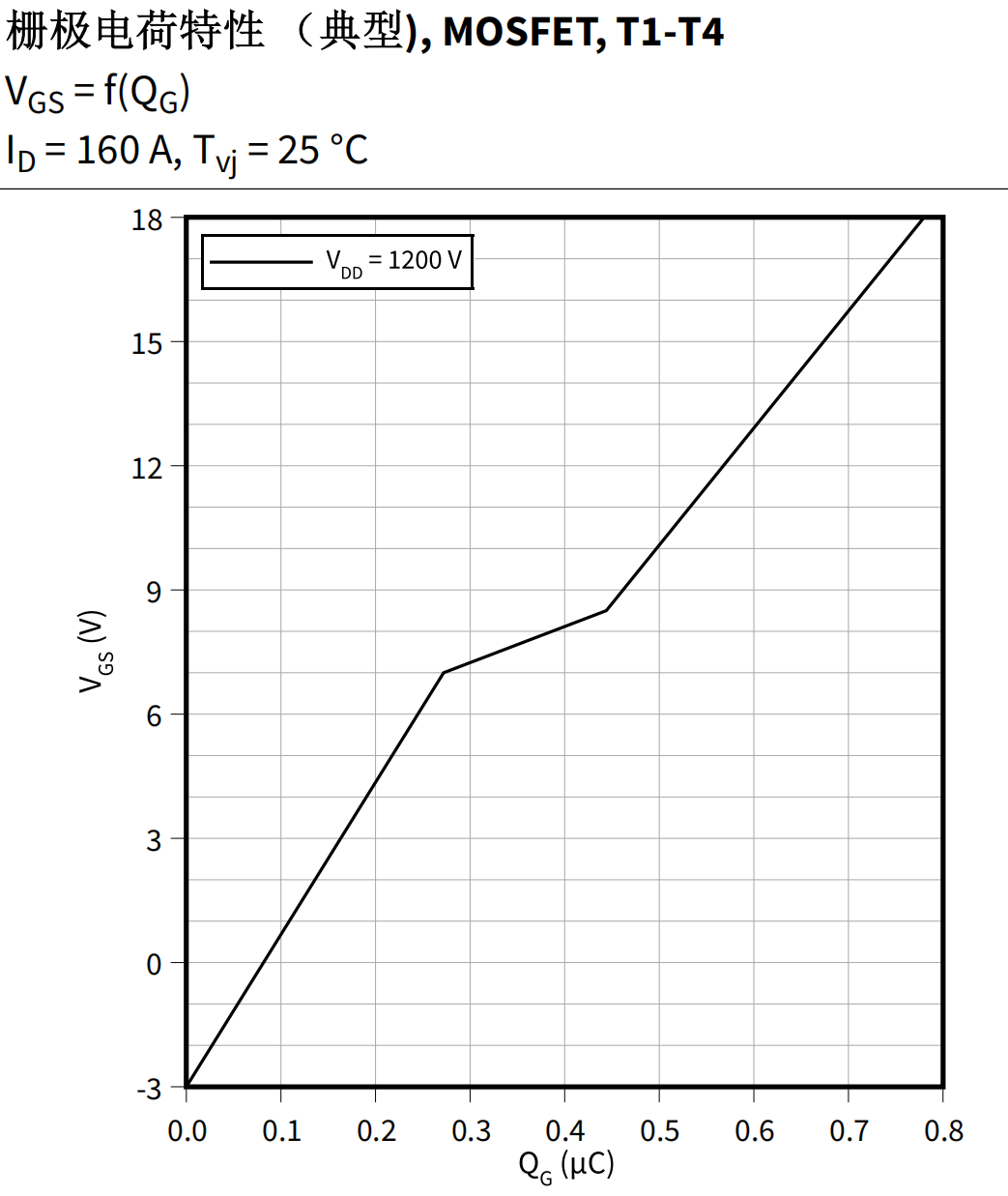

四、 驱动设计要点：栅极电荷与震荡抑制驱动电路的设计直接决定了 SiC 器件的性能发挥。文档提供的栅极电荷特性曲线Vgs=f(Qg)展示了栅极电压与充电电荷的关系 。
该曲线呈典型的分段线性特征，包括充电平坦区。驱动电路的驱动电流能力Ig需根据目标开关时间t和总栅极电荷Qg来计算：Ig=Qg/t。此外，文档强调了正负栅压的选择对损耗和长期行为的影响，并指出需参考应用笔记AN2018-09和 AN2021-13以确保器件在预期寿命内的可靠运行 。

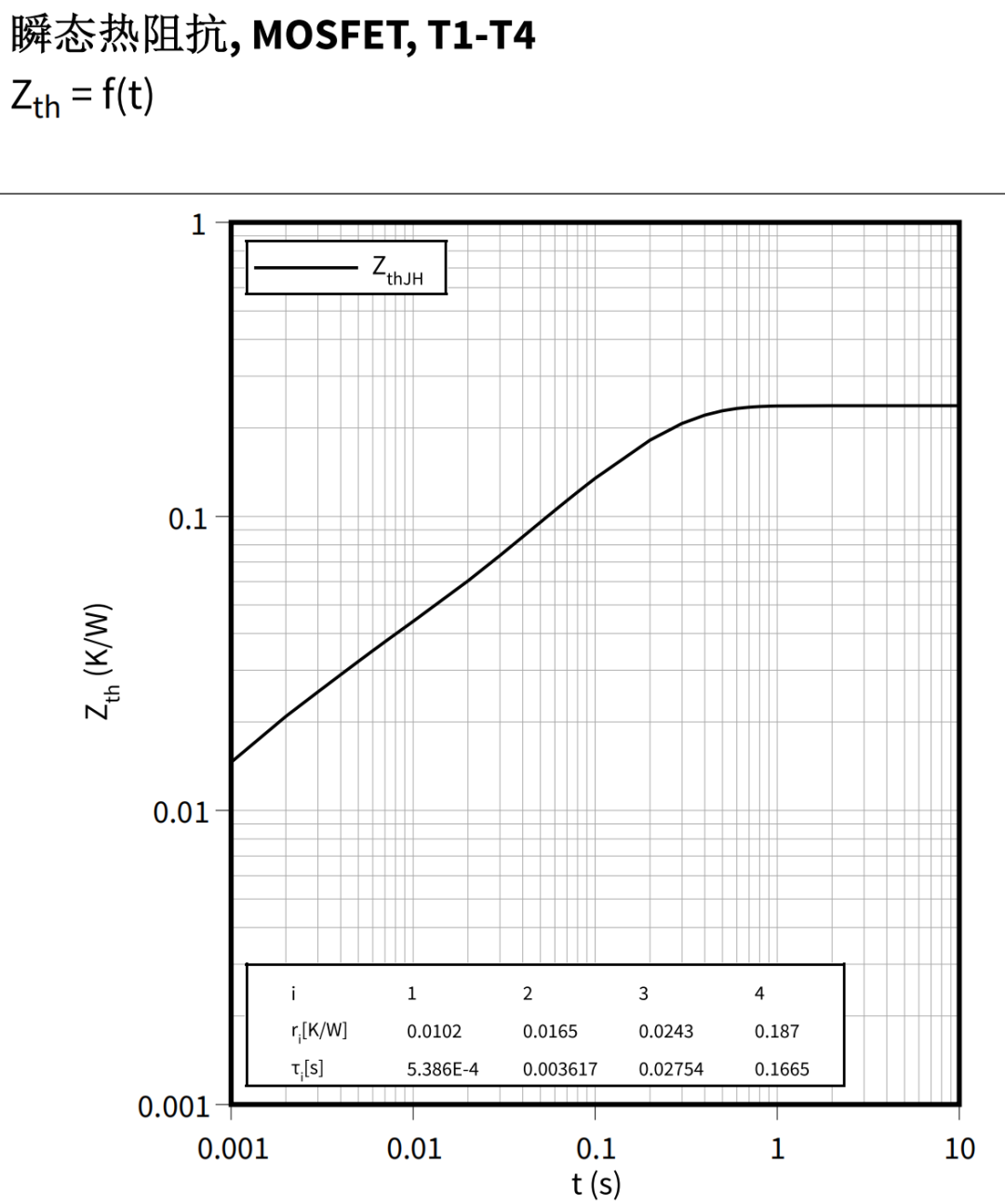

五、 热设计与封装特性1. 瞬态热阻抗对于承受脉冲负载的应用，瞬态热阻抗Zth曲线至关重要 。
该曲线描述了器件从结到散热器的热阻随时间的变化关系，可用于计算短时过载情况下的峰值结温。2. 内部结构与杂散参数模块内部集成了 NTC 热敏电阻用于温度监控，其阻值随温度升高而降低 。

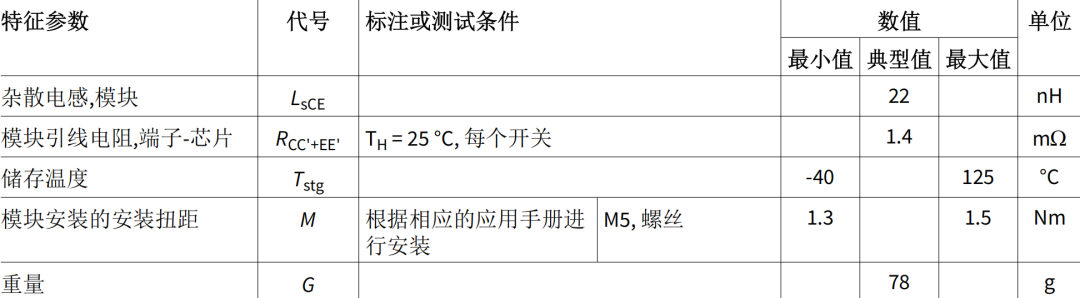

封装方面，模块杂散电感典型值仅为 22 nH 。
极低的杂散电感有利于降低开关尖峰电压，保护器件安全。模块引线电阻在壳温 25°C 时典型值为 1.4 mΩ ，在进行高精度电流检测或损耗分析时，这部分电阻不应忽略。
