汽车 SiC 三电平 + 嵌入式功率模块 — 800V 主驱的协同前沿

功率级L5别名 汽车三电平 · ANPC · T-NPC EV · 嵌入式功率模块 · chip-in-PCB · embedded power module · p²PACK · p2PACK · SiPLIT · planar interconnect module · 800V 三电平 · automotive 3-level inverter

本质与导读

本质 800V SiC 主驱的单管 2L + Al-wire 模块已撞天花板(dv/dt 30 V/ns 顶 CISPR 25、滤波拖体积、PCT 卡 10^6),三电平拓扑 + chip-in-PCB 嵌入式封装是公认解药;但截至 2026-05,没有任何乘用车主驱被拆机或 OEM 文件确认用 3L——前沿样本仍是 2L 半桥 + SiC,3L 整合是行业推测,真正官宣量产的只有 Schaeffler/Schweizer-Infineon/理想等嵌入式 brick。

主线坐标:第 5 站 · 逆变器(栅驱 + 功率模块) · ↑ 全景主线

1. 为什么 800V EV 主驱要协同上三电平 + 嵌入式

800V 平台和 2-level 单管 SiC 模块的组合理论上能跑,实际撞 4 堵墙 — 任何一堵单解决都不够,4 堵一起出现就只能换架构。

1.1 4 堵墙

四个约束彼此乘性叠加,只解其中一项救不了量产:

#约束数值来源
1CISPR 25 Class 5 限值LW 90 / MW 79 / VHF 52 dBμV整车 EMC 强制
2主驱滤波重量< 3-5 kg(占整车 NVH 预算)800V 平台车厂规范
3Al-wire PCT 寿命10^6 cycle @ ΔT_j = 70 ℃模块物理极限
4T_j_max175 ℃(SiC die 可 200℃+)AEC-Q104 + 安全余量

约束 1 + 2 同时拉:SiC 单管 dv/dt 30 V/ns × 800V 系统 → MW/VHF 频段必超 → 加滤波即可,但滤波磁芯 +X/Y cap 容易 5 kg+,超 NVH 预算 → 拓扑必须降 dv/dt。

约束 3 + 4 同时拉:SiC 让 Tj 跑高才划算(高 Tj → 小芯片 → 低成本),但 Al-wire 在 ΔT_j > 70 ℃ 时 PCT 寿命断崖式跌 → 封装必须升级到 Cu-clip + Ag-sinter,或者直接跳到嵌入式 PCB

1.2 协同解法

下表把 4 堵墙映射到 2 条解药,可以看出两条解药正好覆盖所有约束:

约束三电平拓扑嵌入式 PCB 模块
① CISPR 25 dv/dt✓ dv/dt 减半 → MW/VHF 自然下降 6 dB
② 滤波重量✓ 滤波 inductor 体积 -3×
③ PCT 寿命✓ Cu-clip + Ag-sinter → 10^8 cycle
④ T_j_max△ 损耗均衡降单管 ΔT_j双面冷却 → Tj 225℃ 仍 SOA

关键认知:两条解药互补不冲突 — 三电平降 dv/dt + 嵌入式降 Ls,同时让 fsw 能升到 100-200 kHz(2-level 单管 SiC 通常卡在 30-50 kHz)。fsw 升高再让滤波缩 2× 倍,叠加三电平本身的 3× → 总体滤波体积下降约 6×。


2. 4 种三电平拓扑在汽车域的取舍

工业域(光伏 / UPS)三电平以 IGBT NPC 为主,汽车域因为 SiC + 800V + 量产成本,选型逻辑完全不同。

2.1 4 种变体对比

下表把 4 种三电平在 EV 主驱场景的关键差异并列,ANPC 是当前头部车型的主流选择:

变体开关数钳位二极管中点电流均衡损耗分布汽车量产
NPC(Neutral Point Clamped)4 IGBT/SiC2 钳位 D不对称T2/T3 重极少(工业为主)
ANPC(Active NPC)6 SiC0对称可调度无确认量产(Tesla Semi 推测 ANPC,待拆机/§4.1)
T-NPC(T-type)4 SiC(2 反向串联)0中等中等Porsche Taycan Gen2
Flying-Cap4 SiC + 飞跨 C0依赖 C 平衡均衡研究阶段(BYD)

汽车域选 ANPC 的核心理由:把 NPC 的 2 钳位二极管换成 2 个有源 SiC → 多了 2 个开关但损耗可以在外管/内管/钳位管之间调度,通过 PWM 调制让平均 ΔT_j 降低、最长寿命 die 决定整体寿命。Tesla Semi DM 拓扑业界推测使用 ANPC,无官方拆机确认(见 §4.1)

2.2 拓扑结构对比

三张工程级电路图(来源 Harbi et al. IEEE OJ-PE 2023, CC-BY 4.0)按"NPC 基线 → 4 种 NPC 变体 → FC 系列"递进展示。

(1) 基线 — 3L-NPC 单 phase-leg

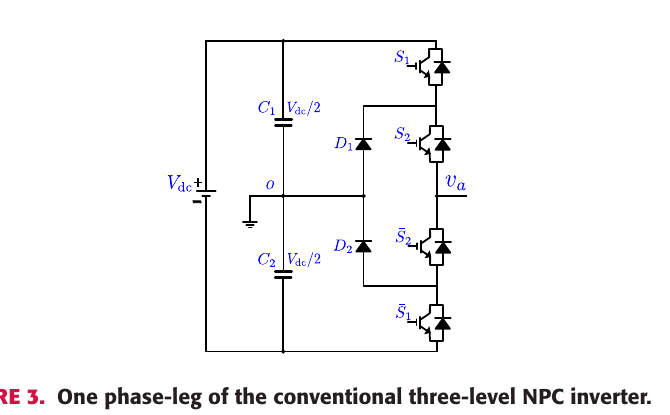

3L-NPC 单 phase-leg(Fig.3 of Harbi et al., CC-BY 4.0)

NPC 用 4 个 IGBT(S1 / S2 / S̄1 / S̄2)垂直串联 + 2 个钳位二极管(D1 / D2)把 S1-S2 / S̄1-S̄2 节点钳位到电容串联中点 o(即 N)。Vdc 被 C1 / C2 平分,短 commutation loop = S1↔D1;长 commutation loop = S2↔D1,长 loop 寄生 Ls 大,内管 S2/S̄2 必须配 active clamping。

(2) 4 种 NPC 变体并排 — ANPC / T²C / SNPC / ASNPC

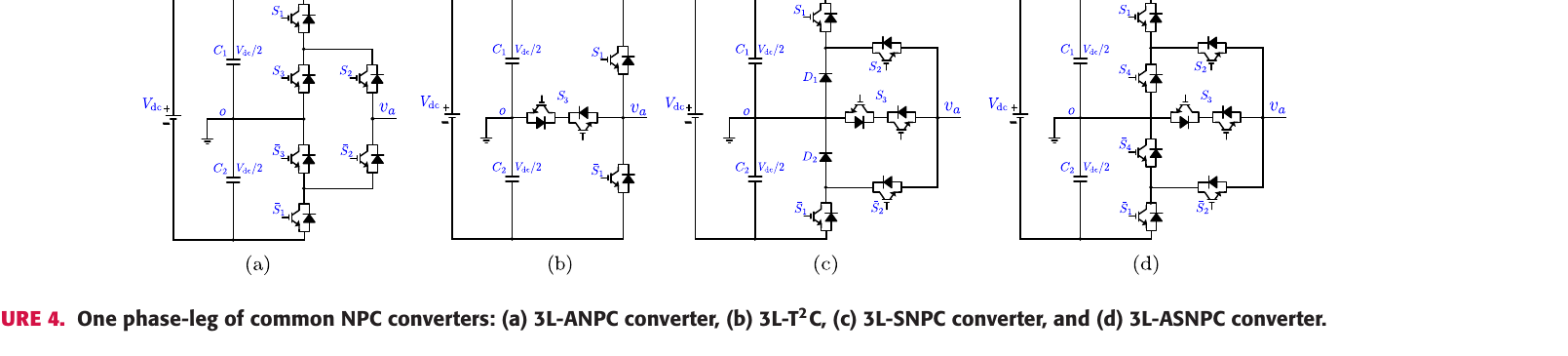

NPC 4 变体 ANPC / T²C / SNPC / ASNPC(Fig.4 of Harbi et al., CC-BY 4.0)

  • (a) 3L-ANPC:把 NPC 的 D1/D2 换成有源 S3/S̄3,两个有源开关给出 4 种 modulation modes(M1/M2/M2'/M3),每个 mode 让不同 die 主担损耗 → 平均 ΔT_j 下降,Tesla Semi DM 拓扑业界推测使用 ANPC(无官方拆机确认,见 §4.1)。
  • (b) 3L-T²C(T-type):把 S1-S̄1 主路简化为一对垂直 IGBT(S1 / S̄1),N→AC 用 S3 反向串联做双向开关,无钳位 D,Vdc 不再被开关切半 → S1 / S̄1 阻塞电压必须 ≥ Vdc(全压),只适合 ≤ 1.2 kV 系统,商用 ROHM 数据手册推荐 800V 平台用此结构。
  • (c) 3L-SNPC(Stacked NPC):在 NPC 基础上把 D1/D2 串联两对 IGBT 而非单对 → 内外管开关频率拆分,减少高频侧损耗。
  • (d) 3L-ASNPC(Active SNPC):SNPC 的 D1/D2 进一步换成有源开关,承担 ANPC + SNPC 双重红利,但开关数最多。

(3) Flying-Capacitor 系列 — n / 3L / 4L

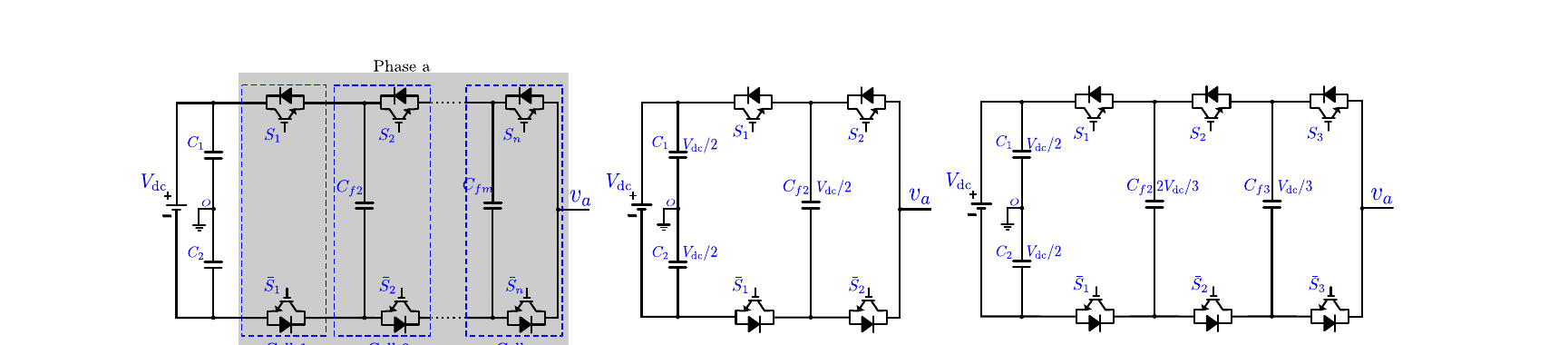

FC 系列(a) Generalized n-level (b) 3L-FC (c) 4L-FC(Fig.5 of Harbi et al., CC-BY 4.0)

  • (a) Generalized n-level:n 个 Cell 串联,每 Cell 有自己的 Cfm 和 Sm/S̄_m,可扩展任意电平数。
  • (b) 3L-FC:典型三电平,Cf2 浮接在 S1-S̄1 与 S2-S̄2 中点之间,稳态电压 Vdc/2,通过 PWM 切换在两次充电态间平衡。
  • (c) 4L-FC:四电平,2 个飞跨电容(Cf2 = 2V_dc/3, Cf3 = Vdc/3),展示 FC 拓扑横向扩展能力。

汽车 EV 主驱目前仅 3L-FC 在 BYD / 头部车厂研究阶段(无公开量产),原因是 Cfly 容量大(800V × 数百 A 工况需 mF 级)+ 闭环控制复杂度高于 ANPC。

2.3 为什么不是 NPC

工业 NPC 用了 30 年,汽车域反而极少 — 原因是:

  • NPC 损耗分布不对称(T2/T3 内管承担 60% 以上),die 寿命短板由内管决定 → 工业可以选大芯片降损耗,但汽车 800V 高频场景这做法面积成本不划算
  • NPC 需要 D5/D6 钳位 D → SiC 系统多 2 颗器件、增加 BOM 成本 5-8%、增加封装空间 → 与 ANPC 多 2 个有源 SiC 比,ANPC 的损耗调度收益超过 BOM 增量
  • NPC commutation 长 loop 必装 active clamping → EV 主驱要求 active clamping 满足 ASIL D safety manual,认证成本高。

3. 嵌入式功率模块 3 代演进

嵌入式封装不是孤立的工艺升级,是把 die-PCB-散热路径的物理边界重新画线。下图把"嵌入式截面 + ANPC 拓扑集成 + 双面冷却"与传统引线键合并排,看清平面互连为什么把寄生电感降一个数量级、热路径为什么变短。

PCB 嵌入式三电平模块 — die 埋入多层 PCB(铜柱微孔互连)+ 三电平拓扑 + 双面冷却,极低寄生电感 vs 传统键合

3.1 3 代封装关键数据

下表把 3 代封装的物理参数 + 寿命 + 主流厂商一次说清。Gen 3 嵌入式是 2025+ 量产分水岭:

互连工艺衬底Ls (nH)PCT cycleTj max(die SOA / 运行典型)主流厂商
Gen 1Al-wire + 焊锡DBC Al2O312-1510^6175 ℃ / 150 ℃Infineon HP1, Mitsubishi T-PM
Gen 2Cu-clip + Ag-sinterAMB Si3N45-810^8200 ℃ / 175 ℃Infineon HybridPACK Drive G2, Wolfspeed XM3, Hitachi nHPD² / AMS DSC
Gen 3chip-in-PCB + planarCu 内层 + Si3N4 islands< 3(实测 ≈ 2 nH)> 10^8225 ℃ / 200 ℃Schweizer p²PACK, AT&S ECP, Schweizer × Infineon 1200V CoolSiC(sample),Schaeffler embedded inverter brick(2025-09 量产)

Gen 2 → Gen 3 关键跃迁:把 die 从"贴在衬底表面 + Al-wire 顶层连接"改成"埋进 PCB 内层 + Cu pillar planar 连接"。Ls 数量级下降让 SiC 可以工作在 100-200 kHz 而不需要外加吸收回路。散热路径长度的差异是 Rth_jc 数量级跃迁的根本原因 — Gen 1 die→焊锡→DBC→底板的"四层串联"在 Gen 3 简化为 die→Ag-sinter→Cu 内层 PCB→冷板的"短路径",每层热阻都直降。

封装截面权威可视化(vendor 商…

封装截面权威可视化(vendor 商业图,以外链方式访问以尊重版权):

3.2 chip-in-PCB 工艺步骤(p²PACK 为例)

Schweizer p²PACK(早期文献 / 论文称 SiPLIT,vendor 正式品牌为 p²PACK)是当前最成熟的 chip-in-PCB 工艺 — 48V MOSFET 已量产(2014+ 起,合理推测良率 > 90%,Schweizer 未官方披露);1200V CoolSiC + p²PACK 与 Infineon 联合开发,2023 PCIM 首展 → 2025 PCIM 二展,EV 主驱预计 2025-2026 首批 SOP。核心 5 步:

  1. 基板开槽 — PCB 中层 Cu 镂空 die-shape pocket(深度 + die 厚度 + 几十 μm)
  2. die 嵌入 + 烧结 — Bare die 放进 pocket,底部 Ag-sinter 接下层 Cu(热路径)
  3. 顶层 Cu 镀 — 化学/电镀方式在 die 顶面长 Cu pillar(代替 Al-wire)
  4. 多层叠压 — 上下 PCB 层正常叠压 + 钻孔 + 通孔填铜
  5. 后处理 — 双面 Cu 终端 + 电气测试

关键工艺难点:die 嵌入 pocket 时的 alignment 公差 ≤ 50 μm,否则 Cu pillar 长歪导致接触不良。Schweizer / AT&S 在这上做了 5 年 yield 优化,48V MOSFET 量产已成熟(良率合理推测 > 90%,vendor 未官方披露);1200V CoolSiC chip-in-PCB 良率公开为 0(仍 pre-production)。

3.3 双面冷却天然集成

嵌入式 PCB 模块的额外红利:die 上下都有 Cu 层 → 双面冷却几乎免费(只需在两面外加导热垫 + 冷板)。Gen 2 模块也能双面冷却(Wolfspeed XM3 / Hitachi nHPD² 都做了),但需要专门设计 die→DBC→cold plate 路径,Gen 3 直接 die→Cu 内层→冷板,Rth_jc 比 Gen 2 单面再降 25-30%


4. 头部车型协同设计样本

讨论"汽车三电平 + 嵌入式封装协同"的最好方式是看头部车型怎么做。

4.1 行业"前沿样本" — 公开拓扑 vs 推测

关键事实(2026-05 截至):全球公开确认的 3L-ANPC / T-NPC / Flying-Cap 量产乘用车主驱 = 0 例。下表常被业界引用为"3L 前沿样本",但实际公开来源只能确认电压平台 + 模块供应商,拓扑均为推测,不应被读者当成已量产事实。

车型公开确认拓扑推测模块封装公开来源备注
Tesla Semi DM1000V + tri-motor + 1MW+ 充电ANPC(传/无 Munro 拆机)Tesla 自研封装(chip-in-PCB 是推测)InsideEVs / engineermd 经验外推,无 Munro / Yole 拆机权威
Lucid Air(含 Sapphire)Wolfspeed XM3(Wolfspeed 官宣)公开描述为 2L 半桥XM3 = 1200V 半桥模块(Gen 2 SiC trench die)Wolfspeed 官方;Sapphire tri-motor 是否升级 3L 未公开
Porsche Taycan(首代 2019 SOP)Hitachi AMS DSC 2L 半桥(Tokyo Motor Show 2019 公开)无 3L 证据Hitachi 双面冷却 SiC 模块marklines.com
Porsche Taycan Gen2(2024 改款)模块供应商 + 拓扑均未官宣T-NPC(传)未官宣无公开权威来源

重要认知:3L 拓扑在 EV 主驱目前仍处学术 + 工程 sample 阶段。arXiv 2025 review(2508.14224)估算 2024 起 800V 新平台 SOP 中 3L-TNPC + 3L-ANPC 占 ~25%(含 sample/pilot),首批确认量产 SOP 预计 2026-2028 窗口

4.2 真实量产嵌入式样本(3 个 OEM/vendor 官宣)

下表给出有 OEM/vendor 官宣作来源的真实量产嵌入式封装样本,可作 wiki 读者的工程参考:

样本公开事实来源
Schaeffler high-voltage inverter brickROHM 4th gen SiC + 嵌入式封装 + 650A RMS + > 800V,2025-09 量产,首客一家中国 OEM(未披露),集成 PWM + DC-link cap + 冷却器 + DC boostsemiconductor-today.com 2025-09 / Schaeffler PR / rohm.com news
Schweizer × Infineon 1200V CoolSiC p²PACK11 mΩ S-cell, Ls ≈ 2 nH, 900V × 50 kW 不并联,EV 主驱开发 sample,2023-2025 PCIM 持续展示,SOP 预计 2025-2026Bodo's Power Systems 2023-09 / Infineon × Schweizer chip embedding white paper
理想自研 SiC 模块(MEGA / i8)MEGA 2024-03 上市,800V + 5C,自研 1200V SiC 模块 2024-02 量产下线;i8 用自研模块 + onsemi EliteSiC 1200V bare die(2024 续签长期供货)eet-china.com / eetrend.com 2024

4.3 设计哲学 — 真实的 3 种组合

在没有量产 3L 样本的现状下,真实 EV 主驱 2024-2026 的 3 种典型组合:

  • Wolfspeed XM3 + 2L 半桥(Lucid Air / Xiaomi SU7 / Xpeng G6):供应链最稳健,1200V trench SiC + DSC 模块成熟,fsw 50-80 kHz,效率 95-96%。
  • 理想自研 SiC 模块 + onsemi EliteSiC bare die:自研模块 + 外购 die 的"中国式垂直整合",绕开模块封装外资垄断,2024-02 量产。
  • Schaeffler / Schweizer × Infineon 嵌入式 inverter brick:激进 + 集成度高,Ls < 3 nH 让 fsw 提到 100-200 kHz,但供应链单点(Schweizer 全球独家 p²PACK)+ 维修成本高。

结论:3 条路径都成立,选型由"车厂供应链承压能力 × 性能 KPI × 上市时间窗"3 维决定 — 没有"唯一正解",只有"在你这个车厂这个时间窗的最优解"2026-2028 窗口可能看到首批 3L + Gen 3 嵌入式 + 800V SiC 三者真正叠加的量产 SOP,但这是预测不是已发生。


5. 协同设计 5 个工程陷阱

三电平 + 嵌入式 看上去优雅,实操时 5 个失效模式反复出现

5.1 commutation 路径不对称

三电平有 6+ 个 commutation 路径(2-level 只有 2 个),任何一条 loop 的 Ls 比其他大 50%+ 都会让 dv/dt + ringing 失控。嵌入式模块虽然总 Ls 低,但路径间相对差异反而比 Gen 2 更敏感 — 必须 PSpice / Ansys Q3D 仿真所有路径配对的 Ls 偏差。

5.2 中点漂移(NPC/ANPC/T-NPC)

3-level 拓扑的 N 点电压必须维持在 VDC/2,靠 PWM 调制对称性平衡SVPWM 在某些 modulation index 区间(典型 m > 0.9)会自然不对称,N 点电压可漂移 ±10% VDC → 失衡可触发上下管过压击穿。ANPC 用 4 modes PWM 仲裁解决,T-NPC 必须额外加 N 点 feedback 控制

5.3 散热路径分散

嵌入式 PCB 模块的双面冷却是好处也是陷阱 — 上下 Cu 层散热路径长度不等,die 上下 ΔT_j 可达 15-20 ℃ → die 内部温度梯度 → 长期电热应力 → bond crack 提前。必须按双面热阻不对称做设计,不能简单沿用 Gen 2 单面冷却经验。

5.4 死区时间设置

三电平 commutation 涉及 2 个开关同时切换(2-level 只 1 个),死区不只是"防直通",还要保证 commutation 路径切换正确。SEMIKRON AN 19-001 规定 NPC 内管必须晚于外管关断 ≥ 200 ns;ANPC 因为 4 modes 切换,死区设置矩阵复杂到必须查表 + 仿真,不能用 2-level 通用公式。

5.5 EMI 双发射源

三电平虽然降 dv/dt,但两个开关同步切换会引入新的 EMI source(switching-induced common-mode current)。CISPR 25 测试时可能 LW/MW 改善 6 dB,但 SW/VHF 段反而恶化 3-5 dB。EMI 设计要从拓扑层开始,不能等到模块成形再加 filter


6. 市场背景 + 2026-2028 量产时间表

6.1 真实市场数据(Yole / Research and Markets / Intel Market Research 2025)

下表把 800V + SiC + 嵌入式相关市场的真实公开数据并排,给"前沿趋势"以可验证的体量参考(全部来自第三方权威报告,非内部推测):

维度202420252030 / 2032来源
中国乘用车 800V 渗透率6.9%(840k 辆)预计 9.5%35%(2030)Research and Markets 2025-10
800V 车里 SiC 渗透率71%(2025-01)集邦 / CCID 2025-04
全球 800V 平台份额22%39%(2030)Yole Power SiC 2025
全球 SiC 器件市场$10.3B(2030),CAGR 24-30 = 20%Yole 2025
800V SiC inverter 子市场$168M$922M(2032),CAGR 24.2%Intel Market Research
Embedded Component PCB 市场汽车占 29%$3.82B$25B(2028 全 Embedded Power)electronicsmedia 2026

6.2 三电平在 EV 主驱的真实渗透节奏

3L 拓扑在 EV 主驱的"真实进度 vs 行业讨论热度"有显著落差 — 学术/会议层面 ANPC + T-NPC 已是头条,但量产 SOP 仍滞后于讨论 2-3 年:

  • 2024-2026-05 截至:公开确认 3L 量产乘用车主驱 = 0(仅工程 sample / pilot,无 OEM 官宣)
  • arXiv 2025 review 估算:2024 起 800V 新平台 SOP 中 3L-TNPC + 3L-ANPC 占 ~25%(含 sample/pilot)
  • 学术 + vendor 预测时间表(下表是预测,不是已发生):
时间拓扑节奏(预测)封装节奏(预测)国产替代窗口
2026T-NPC + ANPC 首批 SOP(从 sample/pilot 走向量产)Gen 2(Cu-clip + Ag-sinter)主流;Gen 3 sample 持续Gen 2 国产:比亚迪自研(已量产)/ 时代电气 / 斯达 / 派恩杰 / 闻泰
2027ANPC 渗透中端Gen 3 嵌入式渗透头部 800V 车型三电平模块:斯达(已有工业 3L-ANPC)/ 派恩杰(800V HPD sample)
2028Flying-Cap 工程化 / 5L-ANPC 头部尝试Gen 3 渗透中端Gen 3 封装:深南 / 沪电 / 兴森 跟进 embedded power;Schweizer 国内合资 / AT&S 设厂

6.3 国产替代关键 3 指标

国产替代的可量化进度看 3 件事 — 上游 die 良率 / 中游封装设备国产化 / 下游嵌入式 PCB 工艺良率,任一卡住整个链条就追不上海外:

  • SiC die 良率(2025 ~60-70%,集邦估算,各厂未明确公开;天岳 / 天科 / 三安 / 重庆三安-ST 8 寸 fab 2024-2025 陆续投产)
  • Cu-clip + Ag-sinter 设备:AMX Automatrix X-Sinter P55(意大利)是主流,国内长川 / 北方华创 / 至纯 跟进,车规批量仍以欧洲为主
  • chip-in-PCB 良率突破 90%:Schweizer 48V MOSFET 已达成(合理推测);1200V CoolSiC chip-in-PCB 仍 pre-production,2027-2028 是关键窗口

主线判断:Gen 2 国产替代已在快速发生(比亚迪自研 SiC 模块 / 时代电气 / 理想自研都是案例);Gen 3 需要等 2027-2028 整个生态打通;3L 量产 SOP 首批 2026-2028 窗口 — 但任何"已量产 3L"的说法都需要权威拆机/官宣作证。


7. 与 hub 的关系

本页是 EV Traction Inverter 全栈 hub前沿分支 — 串接以下深度页:

800V 主驱前沿 → EV Tra…

800V 主驱前沿EV Traction Inverter 全栈 hub


核心要点

  • 800V EV 主驱上三电平 + 嵌入式理论上由乘性约束逼出 — CISPR + 滤波重量 + PCT + Tj 4 堵墙
  • 关键现状(2026-05):0 例乘用车主驱被权威拆机/OEM 官宣确认采用 3L 拓扑;Tesla Semi / Lucid / Porsche 都是行业推测,不是已量产事实
  • 学术界主流认为 ANPC 优于 T-NPC(损耗调度 + die 寿命均衡)而 T-NPC 因开关数少 + 控制简单成本占优;Flying-Cap 仍在研究阶段,C 平衡控制是工程化主要门槛
  • 嵌入式 PCB 模块 3 代演进:Ls 12 → 5 → < 3 nH(实测 ≈ 2 nH) / PCT 10^6 → 10^8 → > 10^8 / Tj SOA 175 → 200 → 225 ℃(运行典型 150/175/200 ℃)
  • 真实量产嵌入式样本:Schaeffler×ROHM inverter brick(2025-09 MP) / Schweizer×Infineon p²PACK 1200V CoolSiC(sample) / 理想自研 SiC 模块(2024-02 MP)
  • vendor 品牌名:Schweizer 正式品牌 p²PACK(SiPLIT 是 2018-2020 过时代号)
  • 5 个工程陷阱:commutation 不对称 / 中点漂移 / 散热路径分散 / 死区矩阵 / EMI 双源
  • 真实市场数据:中国 800V 渗透率 2024 6.9% / 2025 9.5% / 2030 35%;全球 SiC 2030 $10.3B,800V SiC inverter 子市场 $168M(2024) → $922M(2032)
  • 国产替代窗口:Gen 2 已经在发生(比亚迪 / 理想 / 时代电气 自研);Gen 3 + 3L 看 2027-2028

8. 一句话总结

汽车 SiC 三电平 + 嵌入式 PCB 封装不是"前沿炫技",但目前仍是"前沿预期" — 800V 平台理论上被 CISPR 25 / 滤波重量 / PCT 寿命 / Tj 上限 4 堵墙逼向 3L + Gen 3 嵌入式,但2026-05 截至 0 例量产,Tesla Semi / Lucid / Porsche 都是行业推测。真正官宣的量产嵌入式样本:Schaeffler×ROHM inverter brick(2025-09)、Schweizer×Infineon p²PACK 1200V CoolSiC(sample)、理想自研 SiC 模块(2024-02)。真实 EV 主驱 2024-2026 主流仍是 2L 半桥 + Wolfspeed XM3 / Infineon HPD G2 / 自研模块2026-2028 是 3L + Gen 3 嵌入式首批 SOP 的预期窗口,关注 Schweizer×Infineon 1200V CoolSiC p²PACK 的 SOP 与首批确认 3L EV 主驱的拆机报告作为转折点信号。


9. 图片版权 / Attribution + 关键文献

9.1 图片版权

§2.2 中 3 张拓扑电路图(fig3-3L-NPC.png / fig4-ANPC-T2C-SNPC-ASNPC.png / fig5-FC-variants.png)来源:

M

M. Harbi, J. Dong, P. Bauer, et al., "Common DC-Link Multilevel Converters: Topologies, Control and Industrial Applications," IEEE Open Journal of Power Electronics, vol. 4, pp. 512-538, 2023. doi: 10.1109/OJPEL.2023.3296115 Open access PDF: https://research.tudelft.nl/files/156023211/Common_DC_Link_Multilevel_Converters_Topologies_Control_and_Industrial_Applications.pdf Licensed under Creative Commons Attribution 4.0 (CC BY 4.0) — figures used with attribution per license terms.

9.2 关键学术论文

下列论文按"3L 拓扑 EV 工程化 → loss balancing 算法 → 嵌入式封装"3 条线索精选,优先 open access(arXiv / MDPI / Chalmers institutional repository),少量 IEEE 链接给出 abstract 入口:

9.3 Vendor / OEM 官宣来源(量产证据)

下列链接是 wiki 中"2024-2026 主流真实量产组合"3 条路径所引用的具体厂家/车型一手来源,可用于核实"X 车用 Y 模块"等强声明:

9.4 市场数据来源

§6.1 表格中所有数字按"全球器件市场 → 800V 平台 → 嵌入式 PCB 子赛道 → 中国本地渗透"4 层组织,主要引用 Yole / Intel Market Research / Research and Markets / 集邦,可点击核实原始报告页:


缩写表

只列本页用到的工业标准缩写;通用英语…

只列本页用到的工业标准缩写;通用英语 / 单位 / 月份 / 我们的 层/Lx tag 不列。覆盖不到的术语见正文 inline 注释。

缩写全称中文 / 备注
EVElectric Vehicle电动车
PCBPrinted Circuit Board印刷电路板
CISPRComité international spécial des perturbations radioélectriques国际无线电干扰特别委员会
EMCElectromagnetic Compatibility电磁兼容
ROHMRohm Semiconductor罗姆
OEMOriginal Equipment Manufacturer整车厂 / 主机厂
EMIElectromagnetic Interference电磁干扰
SOASafe Operating Area安全工作区
IGBTInsulated-Gate Bipolar Transistor绝缘栅双极晶体管
PWMPulse Width Modulation脉冲宽度调制
DMDifferential-Mode差模
BOMBill of Materials物料清单
ASILAutomotive Safety Integrity LevelISO 26262 安全完整性等级 QM→A→B→C→D
MOSFETMetal-Oxide-Semiconductor Field-Effect Transistor金属氧化物场效应晶体管
RMSRoot Mean Square均方根
DCDiagnostic Coverage诊断覆盖率 (功能安全语境)
SVPWMSpace Vector PWM空间矢量脉宽调制
STSTMicroelectronics意法半导体
