Gate Driver IC 选型决策表 - 2026 EV 主驱 Roadmap 与关键参数对比
本质与导读
工程决策面 → Driver IC 选型决策 深度 本页是 2026 driver IC 市场综述 + 参数表。如果想要5 维 FOM 评分体系 + 4 层决策树 + 3 个真实 worked(EV 主驱选 1ED3491Mc12N / 48V hybrid 双源 STGAP4S+NSi68xx / 12V LV 选 TI DRV8353)+ 6 选型陷阱 + 国产替代 5 vendor 评估 + 项目实施 2-3 周 checklist,请读 deep 配对页。
本质 2026 年车规 gate driver 的分化已经不再是“谁电流更大”这么简单,而是明显裂成两条产品路线:一条是 lean、预配置、低 BOM 的 SiC/IGBT driver,用最少软件和最小封装把基础保护做稳;另一条是 高集成、可配置、可观测 的 traction inverter driver,把 slew-rate control、ADC、state monitoring、flyback 甚至安全状态控制都拉进 driver 本体。对主驱项目来说,真正的选型题不是“哪颗能驱动 SiC”,而是“你需要的是便宜稳妥的标准逆变器方案,还是能继续榨效率、榨诊断和榨系统 BOM 的高性能平台方案”。
1. 这页真正要回答的选型问题
1.1 不是“能不能驱动 SiC”,而是“要把多少系统功能收进 driver”
对 800 V SiC traction inverter,今天主流产品几乎都能满足最基本的单通道隔离驱动。真正拉开差距的是下面几件事是否已被 driver 吸收:
- 驱动边沿能不能按工况调节,而不是固定一个
- 短路检测和反应是否已经压到
< 1 us - driver 自己能不能看到
VCC2 / VEE2 / DESAT / 温度 / VDS - 安全状态和诊断是否从“外围补逻辑”变成片内能力
- 隔离供电能否继续外置,还是开始跟 driver 合并优化
这也是为什么 2026 年的 driver roadmap 更像“局部系统集成路线图”,而非单纯器件目录。
1.2 本页的判断时间点
本页“latest”口径以 2026-05-06 为准,依据两类证据交叉确认:
- 本地 PDF:Infineon
1EDI302x/303x与1EDI304xAS演进材料、TIUCC5880-Q1datasheet、TI CMTI / gate resistor / pulse width 等应用笔记 - 官方产品页:Infineon
1EDI3035AS/1EDI3040AS、TIUCC5880-Q1/UCC21750-Q1、NXPGD3162、STSTGAP4S、ROHMBM6112FV-C
2. 2026 年的 roadmap 主线
2.1 先按逆变器分层,再按 driver 分层

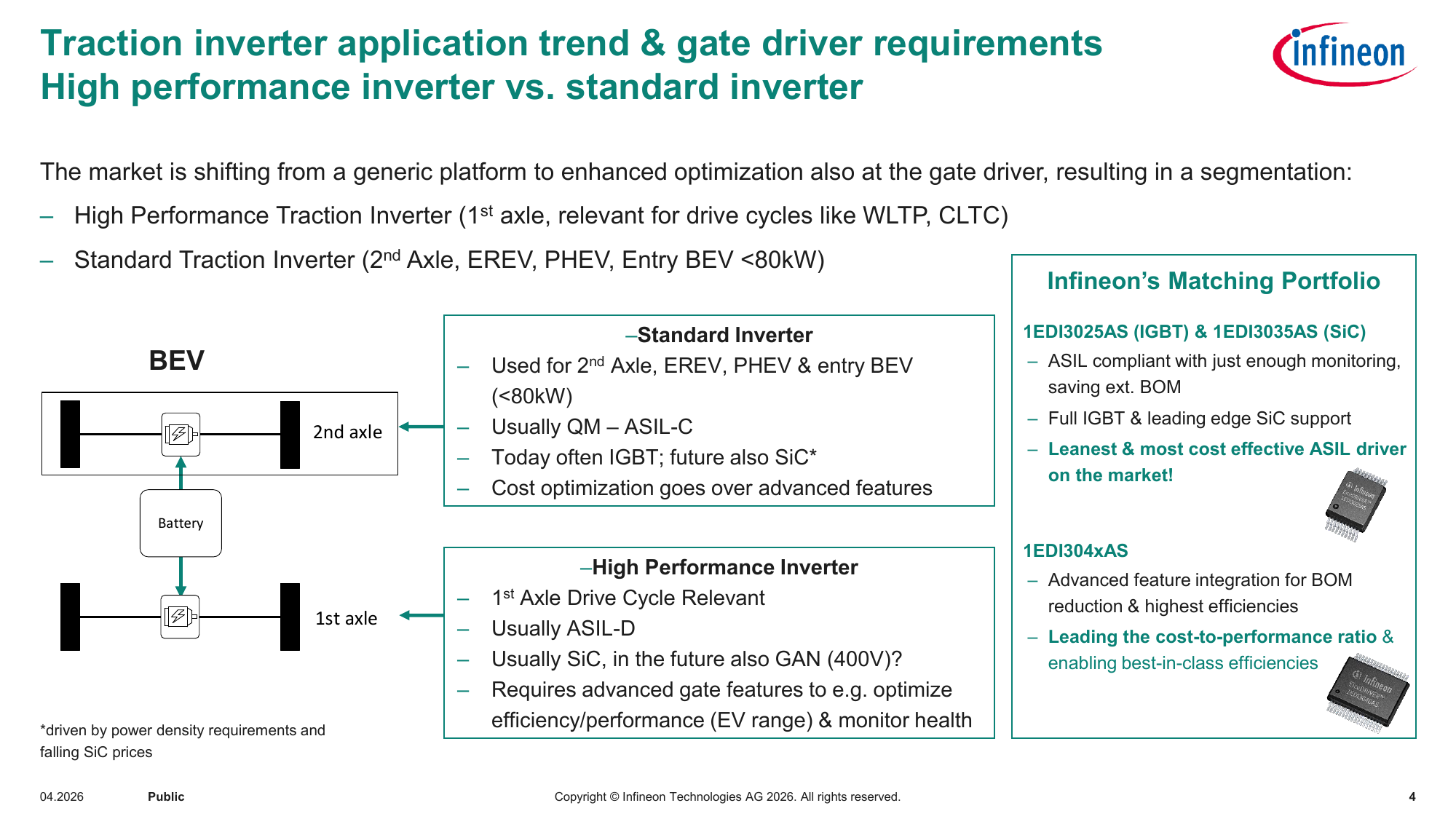

Infineon 在 2026 年材料里把 traction inverter 明确分成 High Performance Inverter 和 Standard Inverter 两档,driver 跟着分层:1EDI3025AS / 1EDI3035AS 这类 lean driver 对应标准逆变器,1EDI304xAS 这类高集成 driver 对应一轴主驱这类高性能平台。(源:infineon-eicedriver-1edi304xas-product-presentation §4)

分层背后的工程含义很直接:
- 标准逆变器先保成本、保量产稳态,driver 以预配置、低软件负担、够用的监控为主
- 高性能逆变器开始把效率、诊断、部分负载损耗和功率级观测做成 platform capability
- 故 2026 选型核心不是“哪家参数最满”,而是“你的平台到底在哪一档”
2.2 Infineon 把这条分层做成了两条清晰产品线

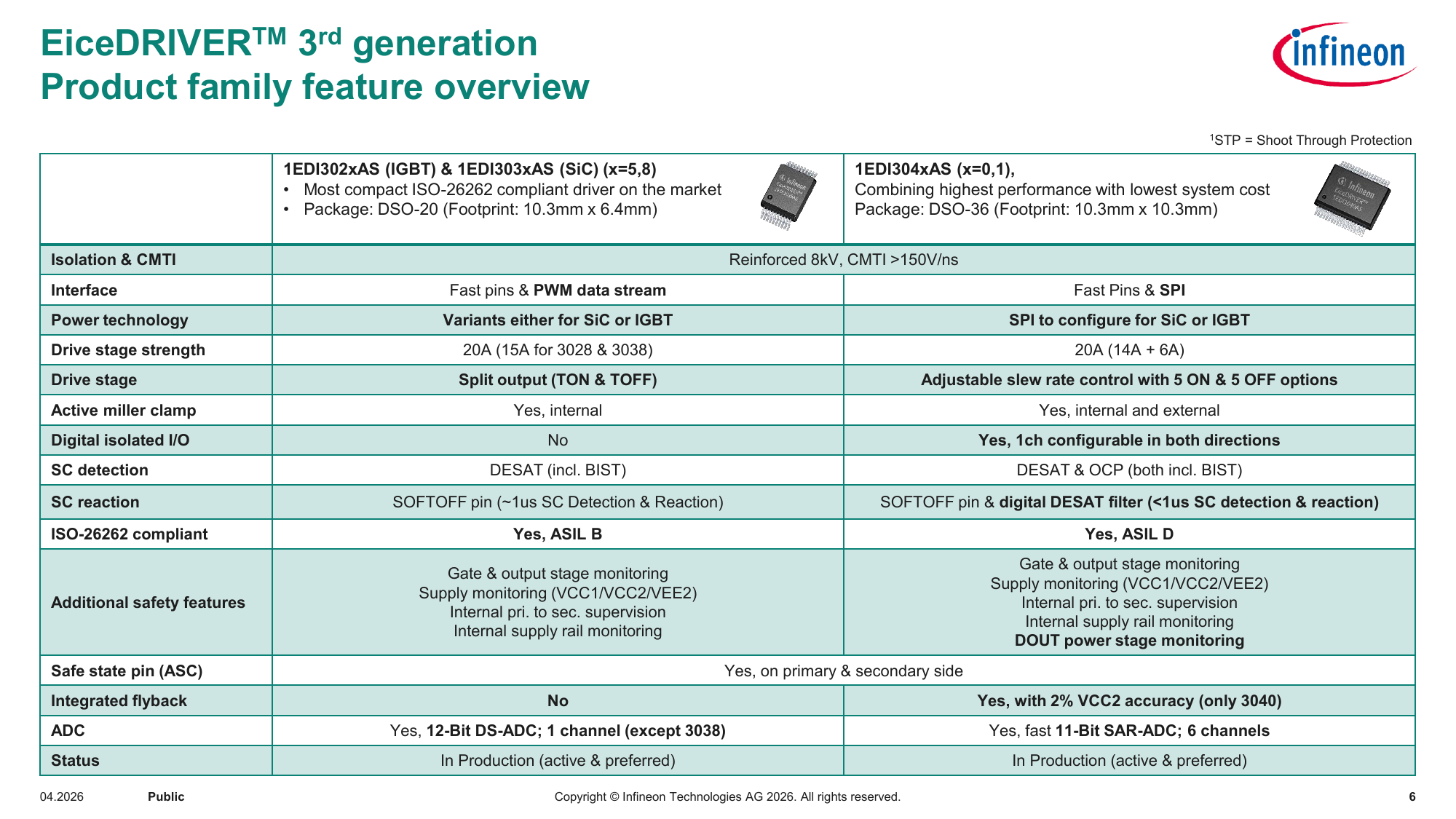

本地资料显示,1EDI302xAS / 1EDI303xAS 与 1EDI304xAS 已不是简单代际替换,而是两个并行产品层级:前者主打最紧凑的 DSO-20、fast pins / PWM data stream、预配置的 SiC / IGBT 版本;后者主打 SPI、multi-level slew-rate control、6-channel ADC、片内 flyback、power-stage monitoring 和 ASIL D 对应能力。(源:infineon-eicedriver-1edi302x-3x-5-6-8-productpresentation-en §5;infineon-eicedriver-1edi304xas-product-presentation §6;https://www.infineon.com/part/1EDI3040AS)

这张家族图也能拿来理解其它厂商的路线:
UCC21750-Q1更像 lean-but-strong 一侧:单通道、结构相对干净,但保留高 CMTI、AMC、DESAT、模拟传感UCC5880-Q1、GD3162、STGAP4S更接近 high-performance configurable:SPI、可编程保护、更多观测点、更强系统集成倾向
2.3 未来 12-24 个月最值得追的变量
按目前官方产品页和本地 2025-2026 资料,未来 12-24 个月最值得追的不是“峰值驱动电流再大一点”,而是下面四条:
CMTI 100-150 V/ns会从高端卖点继续下沉成 800 V SiC 基线slew-rate control + state monitoring + ADC会逐步从可选变成平台差异化核心driver + isolated power的边界会继续模糊,片内 flyback / runtime VCC2 调节越来越常见- 选型权重会继续从“硬件参数”向“Safety Manual / FMEDA / 软件栈 / 诊断可论证性”迁移
3. 代表器件参数对比
3.1 高集成高性能路线
这一组更适合需要 SPI、更多监控点、可编程保护和高功能安全论证的平台。
| 器件 | 驱动 / 隔离基线 | 高价值集成功能 | 更像什么角色 |
|---|---|---|---|
| Infineon 1EDI3040AS | 20 A;CMTI > 150 V/ns;8 kV reinforced | multi-level slew-rate control、runtime VCC2 调节、6-channel 11-bit ADC、DESAT < 1 us、power-device state monitoring、片内 flyback | 把 driver 往“局部 inverter supervisor”推进 |
| TI UCC5880-Q1 | 20 A;150 V/ns CMTI;VCC2 12-30 V / VEE2 -12-0 V | real-time variable gate drive strength、110 ns DESAT response、10-bit ADC、SPI、2STO、VCE/VDS clamp、BIST | 更强调可配置性和保护闭环 |
| NXP GD3162 | 10 / 20 / 30 A dynamic drive;CMTI > 100 V/ns;5000 Vrms isolation | SPI 可编程 dynamic gate strength、2LTO、TSENSE、FSISO fault management、VCE monitoring | 更像强诊断、强状态机的 ASIL C/D gate driver |
| ST STGAP4S | 外部 MOSFET buffer predriver;dV/dt ±100 V/ns | 片内 flyback controller、SPI、8-bit ADC、temperature sensor、programmable DESAT / OC、ASIL D 文档支持 | 适合要灵活外部 buffer 和系统配电自由度的方案 |
几点判断:
1EDI3040AS把 “driver + flyback + ADC + monitor” 集成得最彻底,方向上最接近下一代 traction inverter driver。(源:infineon-eicedriver-1edi304xas-product-presentation §2/6;https://www.infineon.com/part/1EDI3040AS)UCC5880-Q1的核心价值不是单纯20 A,而是实时可变驱动强度、110 nsDESAT、ADC 与可配置保护,tuning 和 safety closure 做得很完整。(源:ucc5880-q1 §1/5;https://www.ti.com/product/UCC5880-Q1)GD3162强项是“驱动强度可编程 + HV fault management + 2LTO”,给平台工程师留了更多 runtime tuning 钩子。(源:https://www.nxp.com/products/GD3162)STGAP4S不是输出电流最猛的一颗,但把外部 buffer、flyback、ADC、SPI、DESAT/OC 都保留了,方向非常明确。(源:https://www.st.com/en/power-management/stgap4s.html)
3.2 Lean、预配置、量产导向路线
这一组不是“低端”,而是把系统复杂度压低、把基础能力做稳。
| 器件 | 驱动 / 隔离基线 | 核心保护与观测 | 选型判断 |
|---|---|---|---|
| Infineon 1EDI3035AS | 20 A;CMTI up to 150 V/ns;8 kV reinforced | AMC、12-bit ADC、split TON / TOFF、DESAT、ext. soft turn-off、双侧 safety input | 对 Infineon SiC / HybridPACK 生态非常顺手,是标准 SiC 主驱的 lean 优选 |
| TI UCC21750-Q1 | ±10 A;150 V/ns minimum CMTI;5.7 kVrms | 内建 4 A AMC、200 ns fast DESAT、isolated analog-to-PWM sensor、power-good on RDY | 结构更干净,适合不想为 full SPI ecosystem 付出复杂度的平台 |
| ROHM BM6112FV-C | 20 A;3750 Vrms;VEE2 -12 to 0 V | SCP、AMC、state feedback、temperature monitor、AEC-Q100 Grade 1 | 功能点仍完整,但官方页面已标 Not Recommended for New Designs,更适合存量平台而非新路线图押注 |
几点判断:
1EDI3035AS不是“弱化版 driver”,其20 A + 150 V/ns + ADC + AMC + DESAT足以覆盖大多数标准 SiC traction inverter 需求;真正少的是 SPI 和更深的系统观测。(源:infineon-1edi3035as-datasheet-en §Features;https://www.infineon.com/part/1EDI3035AS)UCC21750-Q1代表“把高 CMTI、DESAT、AMC、模拟传感做到单通道紧凑器件里”的路线,适合想保留系统自由度的设计。(源:https://www.ti.com/product/UCC21750-Q1)BM6112FV-C最重要的 roadmap 信号不是参数,而是NRND本身;它告诉你 ROHM 在新平台上更值得关注的是后续方案,而非继续围绕这颗老器件展开新设计。(源:https://www.rohm.com/products/power-management/gate-drivers/isolated-gate-drivers/BM6112FV-C-product)
4. 本地 PDF 对工程判断补了什么
4.1 CMTI 不再是“看看 datasheet 就算了”的参数
TI 的 Understanding Common Mode Transient Immunity (CMTI) in Automotive Traction Inverter Isolated Gate Drivers 说得很透:在 traction inverter 里,CMTI 不是抽象噪声指标,而是决定 gate driver 在高 dv/dt 下会不会误动作的生死线。把这结论和 1EDI3035AS / 1EDI3040AS / UCC5880-Q1 / UCC21750-Q1 的 150 V/ns 级别放一起看,100-150 V/ns 已不是“高端加分项”,而是 800 V SiC 的现实门槛。(源:sluaaz0a §1-3;https://www.infineon.com/part/1EDI3035AS;https://www.ti.com/product/UCC5880-Q1)
4.2 外部栅极电阻、源/灌电流和窄脉冲宽度,决定了“同一颗 IC 为什么板上表现完全不同”
这批 TI 中文笔记补的是 board-level tuning,而非产品 family 表:
zhca985a解释外部栅极电阻不只调开关损耗,也是调振铃、EMI 和短路关断行为的核心旋钮zhca986a解释峰值 source/sink 电流不能直接等价成“越大越好”,还要看实际 gate charge 和外部栅阻网络zhcadi4a说明窄脉冲宽度会把 datasheet 里看似足够的驱动链,变成实机里的脉冲丢失或畸变问题
因此 roadmap 页上的参数比较只能告诉你“能做什么”,真正落板还得回到这些设计细节。(源:zhca985a §1-4;zhca986a §1-3;zhcadi4a §1-3)
4.3 功能安全竞争正在从“有无 DESAT”转向“诊断链是否完整可论证”
本地 1EDI304xAS 资料和官方 UCC5880-Q1 / GD3162 / STGAP4S 页面都在强调同一件事:未来差异化不只是 DESAT 或 AMC 本身,而是这些功能能不能被自检、被监测、被软件读取、被系统安全分析直接复用。也就是说,未来主驱 driver 的竞争重点会逐步从“器件保护功能”转成“保护 + 观测 + 诊断 + 安全文档”的完整链条。(源:infineon-eicedriver-1edi304xas-product-presentation §2/5/11;https://www.ti.com/product/UCC5880-Q1;https://www.nxp.com/products/GD3162;https://www.st.com/en/power-management/stgap4s.html)
4.4 1EDI304xAS 真正拉开差距的不是峰值栅流,而是 driver 的系统边界
1EDI304xAS 真正拉开差距的不是峰值栅流,而是 driver 的系统边界前两节补的是器件级参数和诊断链条,本节补更高一层:1EDI304xAS 的意义不在“更猛的 SiC driver”,而在它开始把隔离供电、边沿调优、局部观测和 safe-state 入口并入同一颗器件。这样看,它的竞争对象已不只是别家的大电流隔离 driver,而是谁能用更少外围把一轴主驱的效率、观测和安全退场一起闭合。这也是它与 1EDI3035AS 这类 lean 路线的根本分水岭。(源:infineon-eicedriver-1edi304xas-product-presentation §2/5/6)
4.4.1 1EDI3040AS 与 1EDI3041AS 的区别,首先是二次侧供电边界归谁管
这两个型号的分界不是小功能开关,而是相驱二次侧隔离供电要不要并入 driver 生命周期。看错这点,就会把 3040 和 3041 误读成只差一个可有可无的外挂模块。
1EDI3040AS集成 flyback controller,用片内闭环把VCC2误差压到≤2%,官方定位就是省掉外部 flyback controller、pre-reg 和 post-reg。1EDI3041AS去掉 flyback controller,但保留同一代的隔离、SPI、slew-rate control、ADC、保护和监测框架,更适合平台已有成熟隔离偏置电源、只想引入高性能驱动与观测能力的场景。- 两型号真正回答的是同一个系统问题:你的二次侧电源,是继续作为独立电源子系统维护,还是愿意把它并入 gate driver 的功能安全和 bring-up 边界。
4.4.2 它为什么被放进 high-performance inverter,而不是标准 SiC 主驱
Infineon 把 traction inverter 明确分成 Standard Inverter 和 High Performance Inverter 两档,而 1EDI304xAS 被放在第一轴、drive-cycle relevant 的高性能平台上。这里的“高性能”不是营销词,而是 driver 直接参与部分负载效率、deadtime、体二极管导通和波形质量优化。(源:infineon-eicedriver-1edi304xas-product-presentation §2/4)
- 其 drive stage 带
3-level slew-rate control与 boost mode,目标是把部分负载收益直接换成更低的逆变器损耗。 - boost mode 的价值不在于把边沿做得更猛,而在于缩短 deadtime、减少 SiC body-diode 导通时间,同时控制死区带来的 THD 代价。
- 运行时可调的供电与边沿控制,让同一套功率级按工况切换优化目标:轻载优先压开关损耗,大电流低频工况则把重心转向导通损耗,这正是
ASC、hill hold 一类场景的真实需求。 DESAT、OCP和独立SOFTOFF仍留在快保护链里,说明它追求的不是“用更复杂软件换更慢保护”,而是“可调”和“快退场”同时成立。
4.4.3 真正的系统收益在 safe-state 连续性和局部功率级观测
只把 1EDI3040AS 理解成“带 flyback 的 driver”,会低估它在 ASIL D traction inverter 里的系统意义。它真正试图解决的是:即使 LV 12V 或主 MCU 域掉电,功率级是否仍保有进入 safe state 的路径;以及系统是否不再只知道“发过 PWM”,而能验证“功率级真的按预期动作”。(源:infineon-eicedriver-1edi304xas-product-presentation §2/3/5/6)
- 每颗 driver 可通过
HV back-up supply获得冗余供电,safe-state 入口不再只剩 MCU/PWM 一条链。 - safe-state 输入同时存在于 primary side 与 secondary side,系统至少保留两条退场路径:一条经 MCU 和 PWM 命令链,另一条经独立 safety logic 和
SI1/SI2直达驱动器。 1EDI3040AS被明确宣传为可在6 V仍维持 flyback controller 工作,并支持在LV 12V或 MCU 掉线时继续执行 active discharge,说明它考虑的已是“控制域塌陷后功率域还能不能自救”。- 片内
11-bit ADC的6个可触发通道不仅测VCC2 / VEE2和温度,也覆盖与DESAT路径相关的功率器件电压观测;补偿后的VDS测量还被明确用于 sensorless 和 估计。 DOUT被定义成 power stage end-to-end state monitoring 输出,配合约1 us级功率器件状态反馈与 gate rise / fall time measurement,driver 开始承担“命令、执行、观测、退场”四条链的局部闭环。
4.5 评估板、GUI 与 CDD 说明 1EDI304xAS 被当成完整导入平台交付
1EDI304xAS 被当成完整导入平台交付这份材料最后一层价值不是再列一次 20 A 或 150 V/ns 之类静态参数,而是它说清了 Infineon 准备如何让客户把 1EDI304xAS 真正导入三相主驱平台。评估板、GUI、示例 Device Driver、AUTOSAR 取向的 CDD、Safety Manual 与仿真模型成套交付,说明竞争边界已从“单颗 driver 好不好用”扩展到“功率级、控制板、双脉冲测试和安全软件 bring-up 能不能被同一套参考生态承接”。这是 high-performance configurable 路线和 lean driver 路线的另一条分水岭。(源:infineon-eicedriver-1edi304xas-product-presentation 第 8-12 页)
4.5.1 硬件验证已经按主驱功率模块形态预分叉
评估硬件不是一块抽象通用 demo board,而是直接按主驱功率模块生态分叉成三套 baseboard。意义在于把 driver 验证从“能不能驱动一个离散 SiC”前移到“能不能和目标模块封装、AURIX 控制板以及双脉冲测试流程一起工作”这个更接近量产的问题。
1EDI3040EVALBOARDTOBO1对应HybridPACK Drive G2 SiC1EDI3040EVALIDPAKTOBO1对应IDPAK SiC1EDI3040EVALHPACKHDTOBO1对应HybridPACK Heavy Duty- 三套板共用
AURIX TC375 ShieldBuddy控制、PWM pulse pattern generation、driver 自带 flyback supply、HV DC-link与温度 ADC、可探测 test points,以及自动 double pulse generation 的 bring-up 结构。
4.5.2 软件与文档交付降低了导入不确定性,但不替客户承担量产责任
拖慢高性能 gate driver 项目的,通常不是器件本身不会开关,而是 SPI 通信、daisy chain、保护动作和安全状态控制会迅速把软件复杂度抬高。1EDI304xAS 的交付链把这件事分成清晰三层,vendor 在帮你降低 architecture uncertainty,但并没替你接管 SOP 前的软件论证责任。
Device Driver是在TC375与评估套件上验证过的示例 C code,覆盖SPI通信、daisy chain 和初始化。- GUI 面向全部
1EDI3040AS评估板,支持统一寄存器访问、配置向导与自动 double pulse generation。 CDD上升到6 x 1EDI304xAS的三相逆变器层面,官方口径是 MCU-independent、AUTOSAR/MCAL compliant、ASIL-D ready的 reference design,覆盖初始化、安全机制、安全状态控制、错误检测与上报。- 但 Infineon 同时明确声明 CDD 不是 productive software,客户仍需自行开发、验证并完成量产软件 qualification。
- 关键资料还被拆成公开层、
myICP层和IDC层按需交付:完整 datasheet、Safety Manual、slew-rate 与 sensorless estimation app note、short-circuit turn-off app note、Altium 参考设计、PSpice/flyback model、CDD 与应用软件示例并不全部公开。说明 serious design-in 本身就是 vendor collaboration 驱动的过程。
5. 选型结论
5.1 如果你做的是标准 SiC traction inverter
优先看:
Infineon 1EDI3035ASTI UCC21750-Q1
共同点是:高 CMTI、完整短路保护、AMC、负压关断友好,但系统复杂度相对可控。适合“先把量产稳态和平台收敛做出来”的项目。
5.2 如果你做的是高性能一轴主驱或想继续压系统 BOM
优先看:
Infineon 1EDI3040ASTI UCC5880-Q1NXP GD3162ST STGAP4S
这里真正要比较的不是谁“更豪华”,而是各家把哪些功能放进片内、哪些留给系统,以及你愿不愿意为 SPI、driver software、诊断栈和更复杂的 bring-up 付出成本。
5.3 如果是新平台 roadmap 判断
当前判断:
- 最值得持续跟踪:
1EDI304xAS、UCC5880-Q1、GD3162 - 最稳妥的主流基线:
1EDI3035AS、UCC21750-Q1 - 更像过渡或存量方案:
BM6112FV-C
这不是因为某颗器件“绝对更强”,而是它们分别代表 2026 年最清晰的三种路线:高集成高观测、lean 量产基线、历史平台延续。
核心要点
- 2026 年 EV gate driver 的主线不是“谁电流更大”,而是 lean pre-configured 与 high-performance configurable 两条路线并行
CMTI >= 100-150 V/ns、AMC、快速 DESAT、负压关断友好,已经是 800 V SiC 的现实门槛1EDI3040AS、UCC5880-Q1、GD3162、STGAP4S的共同趋势是把 slew-rate control、ADC、state monitoring、诊断和部分供电集成拉进 driver1EDI3035AS和UCC21750-Q1仍然是非常强的量产基线,不是“低配”,而是系统复杂度更低BM6112FV-C的最重要信息不是参数,而是NRND,这会直接影响 roadmap 押注- 本地 TI 应用笔记说明:外部栅极电阻、峰值 source/sink、电路窄脉冲和 CMTI,决定了同一颗 gate driver 在板上的真实表现
